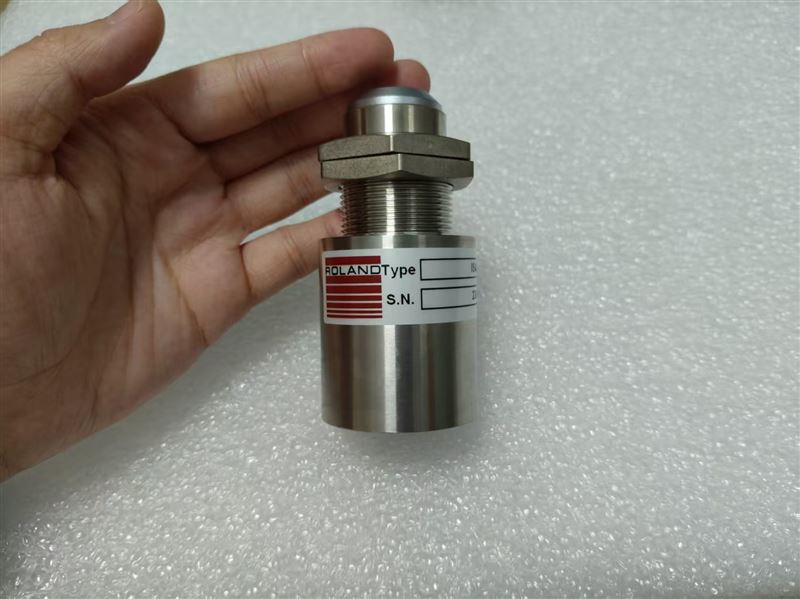

ROLAND傳感器IS42-30GS

基礎參數與設計

型號配對發射器：IS42-30GS

接收器：IE42-30GS

物理特性尺寸：傳感器直徑 42mm

外殼材質：不銹鋼 / 黃銅，表面鍍鎳

防護等級：IP54（防塵防濺水）

重量：約 0.45 kg（1 lbs）

安裝方式螺紋套筒：M30 x 1.5，配備 2 個平螺母 M30

需搭配傳感器電纜（快速斷開接口）

技術性能

應用場景核心功能：雙張檢測（Double Sheet Detection），適用于板材加工行業防止多片進料損壞設備

適用材料：鋼、鋁、奧氏體不銹鋼的非接觸式厚度測量

測量范圍鋼：0.15 - 8 mm

鋁（電導率 20-30 MS/m）：0.1 - 16 mm

奧氏體不銹鋼：0.5 - 16 mm

傳感器間距需參考使用手冊中的傳感器圖表，支持動態調整（最大間距未明確，但同類傳感器 ISQ42S 支持 20-80mm，可類比參考）

測量原理基于渦流效應（Eddy Current）：發射器產生電磁場，板材感應渦流損耗抑制磁場，接收器通過損耗量判斷厚度

配套組件與兼容性

控制系統需搭配 I20 控制單元（支持 2 或 4 通道版本），通過示教程序（Teach-In）設置參數

兼容現場總線接口（如 Profibus-DP、ProfiNet IO 等）或光耦輸出

傳感器電纜推薦電纜：SCI20S-GG（直插頭）或 SCI20S-GW（彎插座），兩端快速斷開

延長線：SCI20S-GG-TE（適用于 ISQ/IEQ42FS 等型號，間接兼容）

系統組成標準配置：控制單元 + 一對傳感器（IS42-30GS/IE42-30GS）+ 傳感器電纜

訂購信息

部件號發射器（IS42-30GS）：無電纜，帶傳感器插頭，用于連接電纜

接收器（IE42-30GS）：參數與發射器匹配，需成對采購

配套電纜部件號SCI20S-GG：適用于 IS/IE42-30GS 的快速斷開電纜

SCI20S-GW：角度插座版本電纜

系統工作頻率可在 8–25000 Hz 間調節，支持每分鐘 1000 個零件檢測

功能特點
測量范圍：鋼 0.15-8mm，鋁 0.1-16mm（電導率 20-30 MS/m），奧氏體不銹鋼 0.5-16mm，支持寬量程板材檢測。

傳感器設計：不銹鋼 / 鍍鎳黃銅外殼，IP54 防護等級，適配快速斷開電纜，支持動態安裝（傳感器間距參考手冊，最大 80mm）。

兼容性：與 I20 控制單元配套，支持 4 通道系統，通過示教程序快速設置參數。

工作原理

基于渦流效應：發射器產生電磁場，在板材中感應渦流，接收器通過測量渦流損耗（與板材厚度正相關）判斷單 / 雙張狀態。

相關型號：控制單元I20-2-O-S、I20-4-O-S、I20-2-XX-S、I20-4-XX-S、I20-2-O-S-FP、I20-4-O-S-FP；傳感器IS20-30GS、IE20-30GS、IS42-30GS、IE42-30GS、ISQ42S、IEQ42S、ISQ42FS、IEQ42FS、ISQ160S、IEQ160S；SCI20S-GG、SCI20S-GW、SCI20S-GG-TE等

ROLAND ELECTRONIC 公司

發展歷程與認證：自 1965 年起開發、生產和銷售工廠自動化與質量控制的專業化系統，1995 年以來通過 ISO 9001 認證，是靈活現代化的公司。

行業地位與目標：成為無損系統領域先驅及多領域市場領導，專注創新方案以滿足質量控制和工廠自動化最高標準，為合作伙伴提供價值，承諾 “產品和交付的一致性"。

技術與市場：技術發展使其在全球主要客戶中占一席之地，其雙板檢測、焊縫檢測、鋼簾線檢測系統（與輪胎行業主要參與者建立聯系）等技術突出。

公司內部：公司健康發展，依托穩定結構和敬業忠誠的員工，員工積極性是持續成功與發展的基礎。

合作理念：不僅創造產品，更建立信任和長期合作伙伴關系。

產品主要用于雙張檢測、焊縫檢測、鋼簾線檢測、無損檢測
應用行業：汽車、板材和管材加工行業、輪胎行業、制藥、電線電纜、家電、金屬包裝、電池、光伏等
